Einscan-SP 3D-skanner [Recension]

Vi erfarna digitala hantverkare kan blixtsnabbt ta en idé från en digital modell till ett fysiskt koncept. Tyvärr verkar den processen föredragen över att börja med en fysisk del för att skapa en digital del.

Till exempel, när jag får ett befintligt föremål, som redan är designat med komplexa gjutna former, som jag vill lägga till i min 3D-sammansättning, kan jag grovt och mödosamt försöka omvända det – spåra kurvor, göra gissningar och använda ett komplicerat trial and error dupliceringssystem.

Men vet du vad? Det känns svårare att replikera en form än vad det var för designern att skapa den från början. Så, designers ger upp och modellerar en grundläggande bit som approximerar det faktiska föremålet.

Men att ha en exakt modell gör att din design anpassar sig till föremålet som något skapat för att se ut och fungera som Syftet byggd. Ju grövre modell, desto mer "buffert" utrymme behövs runt den för alla potentiella okända störningar med anslutningar och åtkomstpunkter. Så vi kastar föremålet i ett gäng bortkastat utrymme, och det ser ungefär lika avsiktligt ut som en fotbollstrofé för barn som är formad till huvens prydnad på en Honda Odyssey med varmt lim. Ve oss.

Hur löser man denna olycka? Och förvandla det till en Whoa!? Jag hörde berättelser om en prisvärd 3D-skanner som fick riktigt bra recensioner.

Shhhhhhhushing 3D

Jag lyssnade sakta till viskningarna i vinden.

Einssssssssskan

Jag bestämde mig för att utnyttja min influencer-status och skicka ett e-postmeddelande till Shining 3D, skaparen av EinScan-SP 3D Scanner, för att se om de skulle låna mig en enhet att experimentera med. "Jag heter Dan Slaski med SolidSmack och jag är intresserad av att göra en recension..." översättning "gimme gimme gimme". Och det gjorde de!

Einscan SP från Shining 3D

Grunderna

Smakämnen EinScan-SP 3D-skanner använder en grundläggande teknik som kallas strukturerat ljus för att hjälpa till att fånga föremålet. Det finns andra grundläggande teknologier bakom kommersiellt tillgängliga skannrar, men som FDM är för 3D-skrivare, är strukturerat ljus den primära arbetshästen för 3D-skannerteknik.

I grund och botten projiceras sekvenserade ljusstrålar på objektet som skannas (den "scanee”) som reflekterar tillbaka till två fasta kameror. Inuti kamerorna finns älvor (faktiskt, matematik och algoritmer). Feer, som är ljusvarelser, kan tolka avstånden till punkter på föremålet. Du förstår idén.

Det finns inneboende begränsningar för att skanna blanka, transparenta eller mörka ytor eftersom det projicerade ljuset reflekteras, absorberas eller sänds bort från kamerorna. Dessutom, för att en ytsektion ska kunna fångas måste kamerorna kunna "se" sektionen. Om en yta blockeras av en annan yta i förhållande till kamerorna kommer den inte att fångas upp på det "snäppet".

Den blockerade ytan (eller ytorna) ligger i skuggan av ytan i förgrunden. Metoden för att skapa en komplett skanning är att ta många individuella vyskanningar (snaps) och kombinera dem. Detta är metoden både för att skanna helt runt ett objekt och för att komma bakom blockerade vyer.

Det är här den medföljande skivspelaren är super praktisk för att automatisera skanningsprocessen. Skivspelarens rotationssteg kan ställas in från 8 till 160. Mer detaljerade objekt med fler skrymslen och vrår kräver fler steg, tar längre tid och ökar filstorleken.

Föreställ dig att du försöker få en full bild av något större än dig själv, som en bil. Du skulle gå runt bilen och ta ett gäng mentala ögonblicksbilder för att bilda en helhetsbild av fordonet. Vid auto visar de sparar dig ansträngningen och sätter bilen på en roterande plattform.

EinScans förmåga att automatiskt känna igen funktioner och överlappa snäppen är imponerande och där det verkligen "glänser". Jag tyckte att det fungerade nästan felfritt, och när det inte gjorde det löste en omkalibrering problemet.

Vissa objekt är helt enkelt inte väl lämpade för skanning på grund av sin geometri, till exempel objekt med långa, smala hål eller kurvor, smala grottor och föremål med en burliknande yttre struktur eller nätstrukturer. Om du inte kan få en bra bild av en yta med det mänskliga ögat eller om varje vy till stor del är blockerad kommer det förmodligen inte att bli bra. Tubas, slinkies, levande piggsvin, marockanska lyktor, galna strån, en katts själlösa blick och ringbrynja kommer att visa sig vara svåra att skanna helt.

EinScan Pro tips #1:

Nejljus, bättre skanna
Om EinScan var ett klassiskt monster skulle det vara Dracula. Den har en elegant och eterisk skivspelare, sammetskalibreringspåse, och den hatar ljuset!!! Det är sant, för bästa skanningsresultat, minimera exponeringen för omgivande ljus. Utför skanningar i en mörk miljö som ett fönsterlöst rum med släckt ljus eller använd ett ljusblockerande lock.

Unboxing och första intryck

EinScan-SP kommer i en skarp låda med anpassade insatser. Vissa människor säger, "döm inte en bok efter dess omslag" och till den där Jag säger, "hur du gör något är hur du gör allt."

Expertis och resurser lades ner på förpackning och design, och det märks. Det ser ut som en mycket respektabel konsumentprodukt. Varför är detta viktigt? För ofta är nya tekniska produkter verkligen vetenskapsprojekt där mekaniken designades av elingenjörer (eller ännu värre, mjukvaruingenjörer) och tiden rinner ut och saker slängs i lådor.

Inställningen av skannern/skivspelaren är tråkigt okomplicerad. En strömkabel och en USB-kabel ansluts till datorn och en extra USB-kabel ansluter skannerhuvudet till skivspelaren när den används – inga verktyg (eller egentligen instruktioner) krävs.

Det är värt att notera att detta är andra generationen av denna produktlinje och en betydande uppdatering med stort fokus på att effektivisera den fysiska designen och användbarheten. Ytterligare föremål som en USB-enhet, litet stativ, klistermärken och kalibreringsruta tillhandahålls också. Om du inte är en Lutdite, kommer du att vara igång på några minuter.

Komma igång

1. Installera

Installera först EinScan-SP-mjukvaran från tillhandahållen USB eller EinScan webbsida. Det kräver en kraftfull dator för att hantera alla punktmoln och meshing. Min dator har en Intel i5-7440HQ och 2.80Ghz och fungerade knasigt.

2. Skaffa kalibrering

Ställ in kalibreringsbrädan i stativet, på skivspelaren, och centrera den visuellt på din skärm i den mönstrade orienteringen som anges av programvaran.

Kalibreringskortet gör en piruett på skivspelaren och mjukvaran gör sitt och meddelar dig när den är klar. Vrid brädan moturs 90 grader och upprepa. En gång till, et voila, kalibrering klar. Jag följde instruktionerna men var inte särskilt medveten eller försiktig och klarade alltid med glans.

3. Skaffa

Du kan välja mellan färg (Texture Scan) eller icke-färgad (Non-texture Scan). Jag kommer bara att täcka den icke-färgade skanningen i syfte att samla in geometrisk data för design.

Välj sedan lämplig skanningsinställning för ljusstyrka baserat på färgen/färgerna och finishen på scanee (objektet som skannas). Programvaran rekommenderar en konfiguration, eller så kan du välja en konfiguration eller justera reglaget på botten. Tittar på bilden på din scanee du kommer att märka fläckar av rött, vilket indikerar överexponering. Den söta punkten är där det finns minsta lilla rött så att ett steg mot ljust skulle få allt rött att försvinna. Som en helg på stranden, lite solkysst är okej men blåsigt, knallrött är dåligt.

Ljusa färgytor är robusta och lätt att skanna, föremål som är svåra att skanna kommer att kräva en del trial and error-justeringar, om du skannar "dystra" föremål, gå och titta på kattungevideor istället.

EinScan Pro tips #2:

Matta skanningsytan
Spraya din scanee med en matt/mattande/icke-reflekterande beläggning kan vara en game changer. Spraybeläggningar kan dramatiskt förbättra skanningsresultaten och göra skanningsprocessen till en lek. Uppenbarligen är det inte ett alternativ för vissa föremål som strömkretskort eller lånade föremål. Om det är ett alternativ, och du vill ha bästa möjliga resultat, säljer de produkter specifikt för detta ändamål. Vanliga produkter som matt sprayfärg och penslad talk kan också fungera. När, hur och varför man ska använda vilken beläggning beror på faktorer som budget och applicering och är, som så många andra saker, födan för mycket internetdebatt.

EinScan Pro tips #3:

Börja enkelt
Det är väldigt frestande att hoppa direkt in med det komplexa du i slutändan vill skanna (som jag gjorde). Jag rekommenderar att du börjar med en superenkel skanning – en liten klump med släta, ljusa ytor som en gummianka eller skalad potatis. Det skulle vara trevligt om ett enkelt föremål för skanning följde med skannern så att användarna kunde hoppa direkt in och som en standardiserad barometer för felsökning online (Till exempel bogserbåten Benchy). En framgångsrik enkel första skanning validerar installationen och gör det möjligt att justera några av programvaruparametrarna för att utveckla en förståelse för deras relativa betydelse och betydelse.

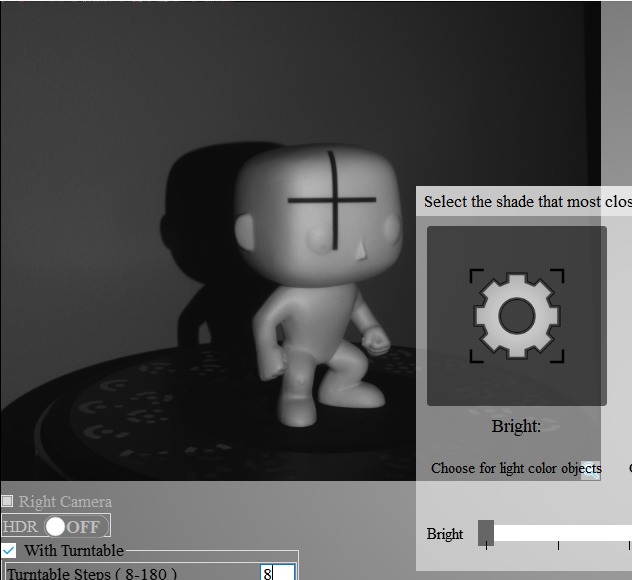

Projekt 1: Blank Funko POP

Projekt 1: Skanningsinställningar

• Miljö: Mörk källare
• Musikspelning: Greta VanFleet
• Justera ljusstyrkan: Bright
• Justera läge: Skivspelare
• Scan Set 1 – Fötter: 8 steg
• Scan Set 2 – Tillbaka: 8 steg
• Scan Set 3 – Magen: 8 steg
